Zware stalen roosters voor stortbunkers in veevoerfabrieken

Voor een installatie in een veevoerfabriek produceerden wij een set zware stalen roosters voor een stortbunker. Een typisch voorbeeld van metaalbewerking op maat, waarbij de constructie specifiek wordt geproduceerd voor de toepassing en belasting.

Deze roosters worden geplaatst boven de bunker waar grondstoffen worden gestort. De constructie moet grote belastingen kunnen dragen en bestand zijn tegen intensief gebruik. Tijdens het lossen van grondstoffen komt er regelmatig meerdere tonnen gewicht op de roosters te liggen.

Voor dit project hebben wij de roosters volledig samengesteld en gelast in onze werkplaats. De roosters zijn daarna gereed geleverd voor montage in de installatie.

Project in het kort

Constructie gericht op hoge draagkracht en slijtvastheid
Opgebouwd uit S235 staal tot 20 mm dik
Zwaar uitgevoerde roosters voor industriële bunkerinstallatie

Bespreek een project

De uitdaging

Bij roosters voor stortbunkers is de combinatie van sterkte en maatvastheid
belangrijk. De constructie moet zware belasting kunnen opnemen zonder dat het rooster doorbuigt of vervormt.

Tijdens het lassen kan warmte-inbreng ervoor zorgen dat het staal kromtrekt. Bij een roosterconstructie met meerdere strippen en assen kan dit invloed hebben op de vlakheid en passing van het geheel.

Daarnaast moesten de roosters stevig genoeg zijn om langdurig gebruik in een industriële omgeving te kunnen verdragen.

Aanpak en techniek

De roosters zijn opgebouwd uit strippen en ronde assen. De onderdelen zijn eerst op maat gemaakt door te zagen, boren en afbramen.

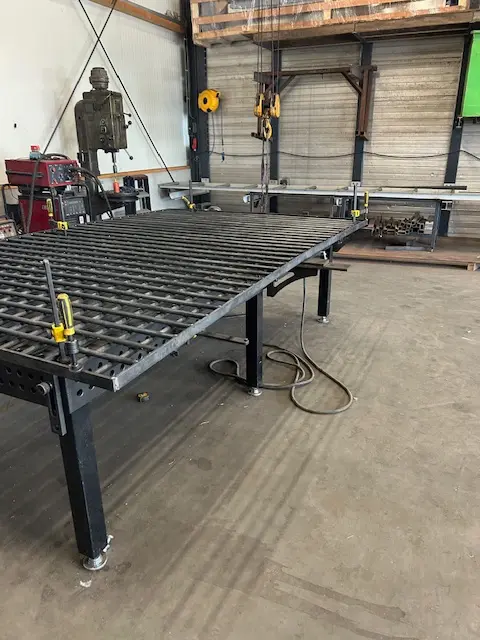

Daarna zijn de delen opgespannen en gepositioneerd zodat het rooster in de juiste maatvoering kon worden samengesteld.

Het laswerk is uitgevoerd met een MIG/MAG-lasproces. Tijdens het lassen is bewust gewerkt van binnen naar buiten. Deze volgorde helpt om vervorming door warmte te beperken en de constructie zo vlak mogelijk te houden.

Na het lassen zijn de roosters gecontroleerd op maatvoering en waar nodig gericht
zodat de constructie binnen de gewenste toleranties bleef.

Er is geen oppervlaktebehandeling toegepast. De roosters worden in deze uitvoering direct in de installatie geplaatst.

Technische specificaties

Materiaal

S235 constructiestaal tot 20 mm dik

Oplage

Projectmatig geproduceerd

Bewerking

Zagen, boren, afbramen, samenstellen, MIG/MAG lassen en richten

Toepassing

Roosters voor stortbunkers in veevoerfabrieken

Het resultaat

De klant ontvangt een robuuste roosterconstructie die geschikt is voor zware belasting en langdurig gebruik.

Door de stevige uitvoering en nauwkeurige constructie kunnen de roosters veilig worden toegepast in de bunkerinstallatie waar dagelijks grote hoeveelheden grondstoffen worden verwerkt.
