Stalen liggers voor uitschuifbare trailers

Voor een trailerbouwer produceerden we een serie liggers voor uitschuifbare trailers. Deze trailers worden gebruikt voor speciaal transport en kunnen zowel aan de voor- als achterkant worden verlengd. De liggers schuiven in elkaar en vormen een belangrijk onderdeel van het chassis. Daarom moeten ze recht blijven en exact passen. Voor dit project maakten we een serie van 64 liggers.

Project in het kort

Maatvast lassen: Maximaal 1,5 mm vervorming toegestaan.
Combinatie van staalsoorten: S235, S355 en S690.

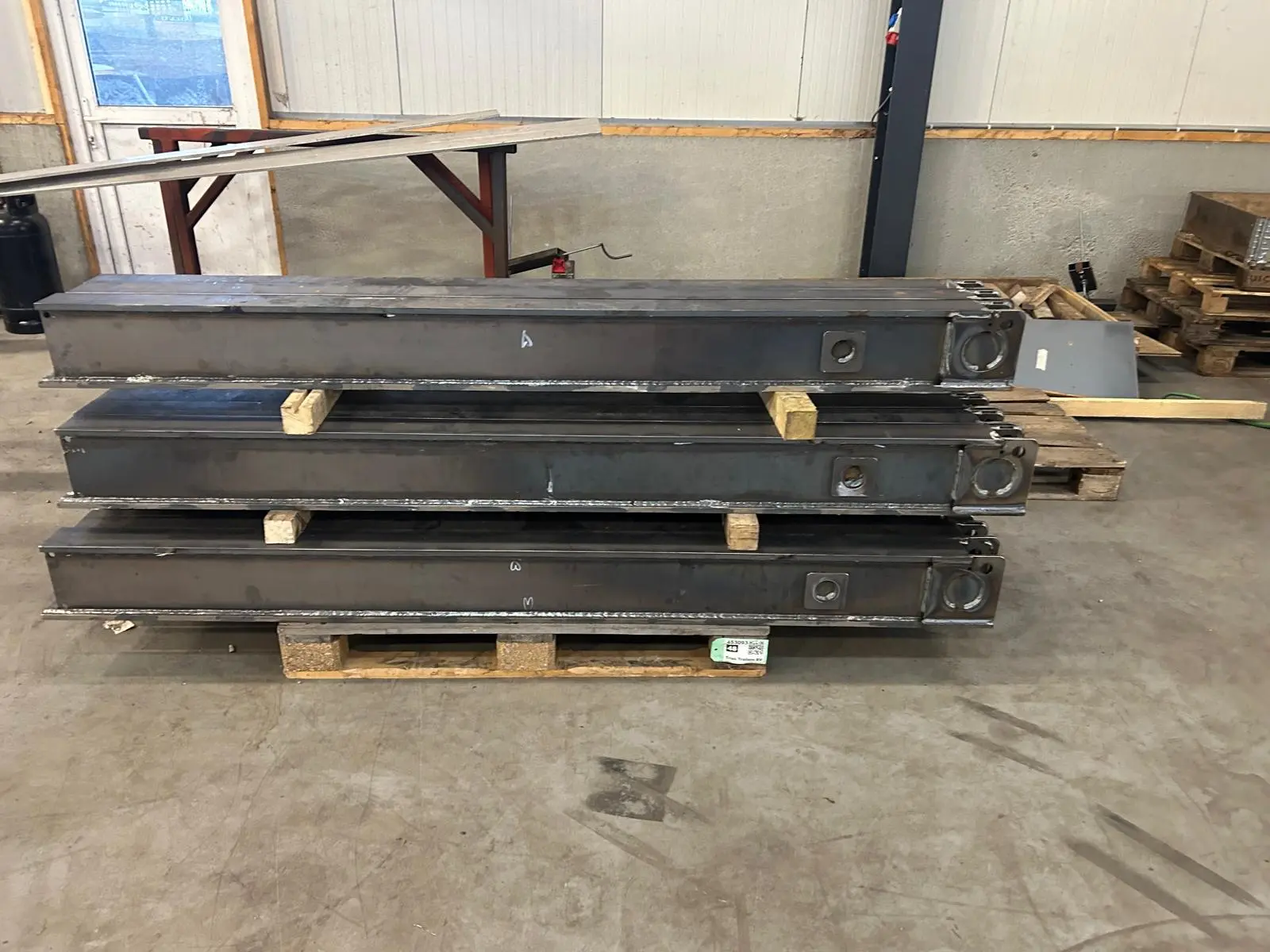

Serieproductie: 64 liggers samengesteld en gelast geleverd.

Bespreek een project

De uitdaging

Bij uitschuifbare trailers moet alles nauwkeurig in elkaar passen. Tijdens het lassen kan staal vervormen door warmte. Bij deze liggers mocht de afwijking maximaal 1,5 millimeter zijn. Wordt het product krommer, dan schuiven de delen later niet meer goed in elkaar. Daarnaast werden verschillende staalsoorten gecombineerd: S235, S355 en S690. Deze staalsoorten hebben verschillende hardheden en vragen daarom om de juiste lastechniek en lasdraad. Dat maakt dit werk vooral een kwestie van ervaring en beheersing van het proces.

Aanpak en techniek

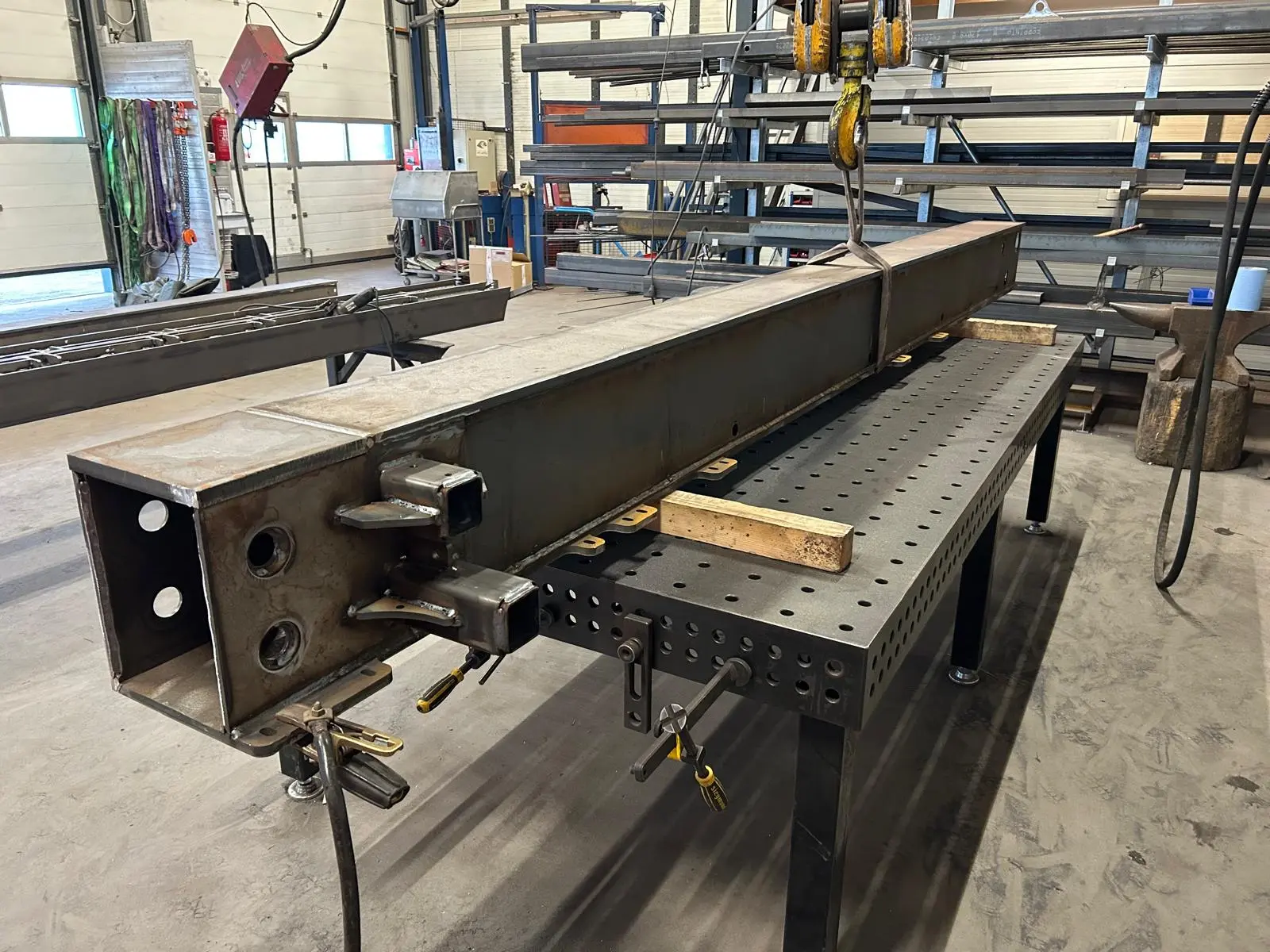

Om vervorming te beperken spannen we het product eerst zorgvuldig op. Zo blijft de ligger tijdens het lassen stabiel. De liggers worden vervolgens samengesteld en gelast met het MIG/MAG-proces. Daarbij gebruiken we verschillende lasdraden die passen bij de gebruikte staalsoorten. Na het lassen controleren we de maatvoering en richten we het product wanneer dat nodig is. Slijpen doen we zo min mogelijk. Een goede lasverbinding mag zichtbaar zijn.

Technische specificaties

Materiaal

Constructiestaal S235 / S355 / S690

Oplage

64 stuks

Bewerking

Samenstellen en MIG/MAG lassen

Toepassing

Uitschuifbare trailers voor speciaal transport

Het resultaat

De trailerbouwer ontvangt liggers die direct in het chassis van de uitschuifbare trailers passen. Door het laswerk bij ons onder te brengen wordt een deel van het metaalwerk uit handen genomen. Dat levert tijdwinst op en zorgt voor een constante kwaliteit binnen de serie.
